Палуба и каркас замкнутого типа
120 кНЛистовой металл 8 мм, сталь 09Г2С
Прочность и стойкость к деформациям при нагрузках от 120 кН

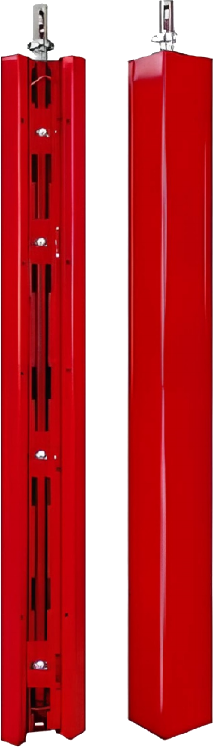

Внешний вид и конструктивные узлы
13 решений, из которых складываются прочность угла, точная геометрия и быстрая распалубка.
Сторона механизма
1
Нет зазора между палубой и боковиной
2
Съёмная усиленная винтовая параВинт из толстостенной трубы 70×12, гайка из трубы 89×16, сталь Ст20
3
Отверстия под стяжные винтыИз трубы 3 мм, расстояние между отверстиями по ТЗ заказчика
4
Скоба Ø16 ммС пружинным предохранителем от выпадения при ударе
5
Механизм ножничного типаС подшипником скольжения
6
Наращивание по высоте до 6,6 мЧетыре отверстия, соединительный механизм в комплекте
12345678910111213Сторона палубы и покрытие
7
Замкнутый стальной каркасИз профильной трубы
8
Шпиндель со специальной резьбойРезьба для домкратов, рассчитана на усиленные нагрузки
9
Палуба 8 ммЛистовой металл, сталь 09Г2С
10
Основание винтовой пары 6 ммСталь 09Г2С
11
Опалубочный профильТолщина 3 мм, ширина 120–140 мм
12
Защитная окраскаПолимерная или эпоксидная с отвердителем, защищает от агрессивной среды бетона
13
Покрытие винтовой парыГальваническое цинкование или краска на эпоксидной основе
Технические характеристики и преимущества
Что стоит за каждым элементом и что это дает на объекте.
Характеристика
Силовая гайка
Ст20Точеная широкая гайка из Ст20 со специальной резьбой
Долговечное резьбовое соединение и надежная фиксация под нагрузкой
Демонтаж
60–80%Плавное складывание механизма
На 60–80% меньше трудозатрат и времени на распалубку
Геометрия
90°Строгое соответствие проектному углу 90°
Ровные монолитные стены и углы без дополнительных доработок

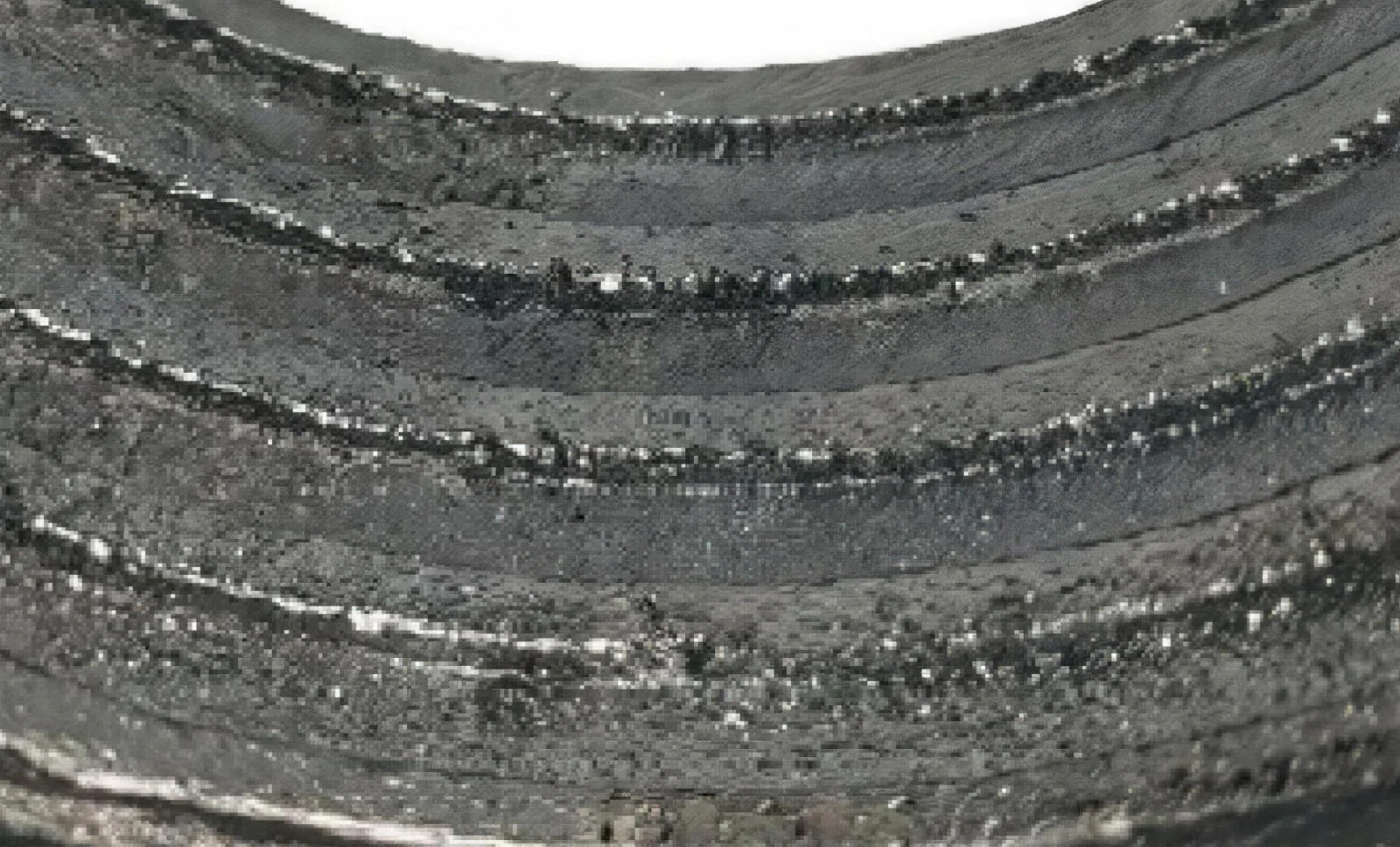

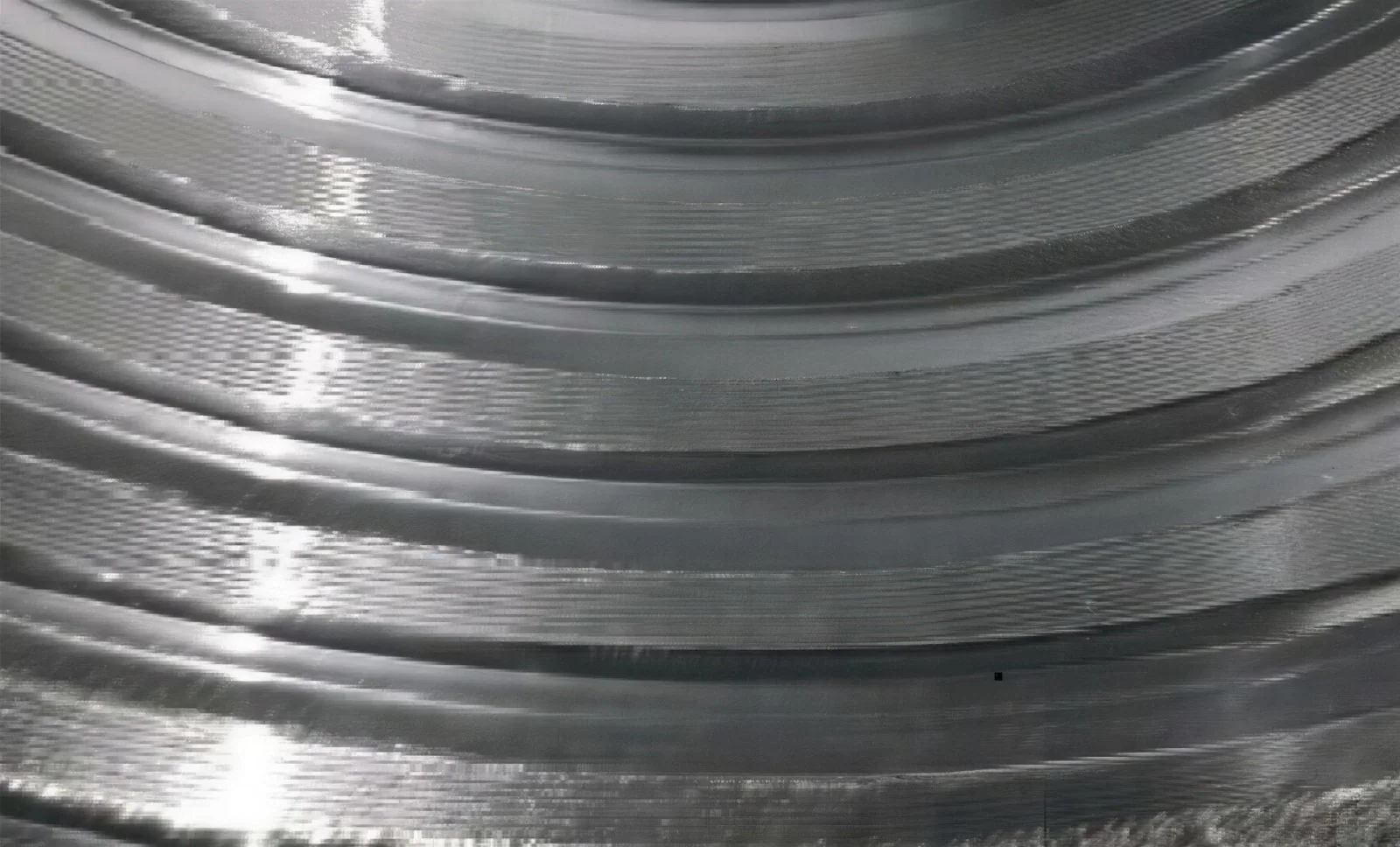

Точеная гайка вместо литой
Резьбовая пара несет основную нагрузку при распалубке. Поэтому силовую гайку мы вытачиваем из конструкционной стали, а не отливаем.
Почему это выгодно вам
Углы для внутренних углов стен и лифтовых шахт: распалубка и демонтаж без повреждения бетона и щитов опалубки.
Высокая надежность
Усиленные точеные узлы из стали Ст20 служат в несколько раз дольше литых аналогов.
Прямая экономия
Меньше затрат на замену, дефектовку и ремонт. Отсутствие простоев бережет бюджет объекта.
Качество монолита
Точная геометрия каркаса и отсутствие зазоров дают бетонные конструкции без наплывов.
Удобство и скорость
Легкий ход гайки, пружинные предохранители и механизм ножничного типа ускоряют монтаж и демонтаж.
Высоты от 1 до 3,3 метра
Одна конструкция изделия в разных размерах. В том числе востребованные высоты 3 и 3,3 м. Уточните нужную высоту и количество для проверки наличия и расчета.
В наличииактуальные размеры и количество подтвердим перед заказом
1 200 в месяцпроизводственная мощность по распалубочным углам
Наращивание до 6,6 мчетыре отверстия для соединения, механизм в комплекте
Нестандартные размерыизготовим по вашему ТЗ под конкретную опалубочную систему
Выберите высоту угла
3 мвысота угла
Выбрана высота 3 м. Наличие и стоимость уточняются по количеству.
Рассчитать выбранную высоту →Для строительных объектов СЗФО
Санкт-Петербург и Ленинградская область
Карелия
Коми
Калининградская
Псковская
Новгородская
Мурманская
Архангельская
Вологодская области
Ненецкий автономный округ
Уточним потребность
Высота и количество углов, опалубочная система и задача на объекте.
Подтвердим наличие
Углы практически всегда есть в наличии. Доступность нужного количества проверяем по запросу.
Рассчитаем доставку
Доставим до вашего склада или объекта. Стоимость и срок зависят от состава заказа и адреса. Возможна доставка в другие регионы РФ.
Индивидуальный расчет без фиксированной цены на сайте
Стоимость под запрос
Учитываем высоту, количество, комплектацию и доставку. Актуальную стоимость укажем в предложении.
Лизинг и аренда с выкупом
Оба формата доступны по этому направлению. Конкретные условия согласуем индивидуально.
Знакомство с производством
Можно договориться об экскурсии на производство. Дату и организационные детали уточните в отделе продаж.
От параметров угла до поставки
- 1
Передайте параметры
Высота от 1 до 3,3 м, количество, регион и сведения об опалубочной системе.
- 2
Согласуйте исполнение
Уточним технические требования и применимость к вашей задаче. При необходимости запросим проектные материалы.
- 3
Получите предложение
Подтвердим наличие, индивидуальную стоимость и условия приобретения и доставки.
- 4
Согласуйте отгрузку
Зафиксируем комплектацию и сроки передачи оборудования.
Что говорят наши клиенты
Отзывы с Яндекс Карт, обновляются автоматически.
Что важно знать до заказа
Распалубочные углы нужны только для лифтовых шахт?+
Нет. Лифтовые шахты являются распространенным сценарием, но углы можно рассматривать и для других монолитных работ. Применимость проверяется для конкретной схемы опалубки.
Какие высоты доступны?+
Производим углы высотой от 1 до 3,3 м, самые востребованные 3 и 3,3 м. Углы наращиваются по высоте до 6,6 м, соединительный механизм входит в комплект. Нестандартные размеры изготовим по ТЗ.
Углы есть в наличии или изготавливаются под заказ?+
Как правило, углы есть в наличии. Размеры и доступное количество необходимо подтвердить. Производственная мощность составляет 1 200 углов в месяц.
Работаете только по СЗФО?+
Эта страница ориентирована на строительные объекты Северо-Западного округа. При этом доставка доступна во все регионы России.
Рассчитаем углы под вашу задачу
Укажите высоту, количество и регион поставки. Если есть проект или сведения об опалубочной системе, направьте их в отдел продаж для уточнения комплектации.
